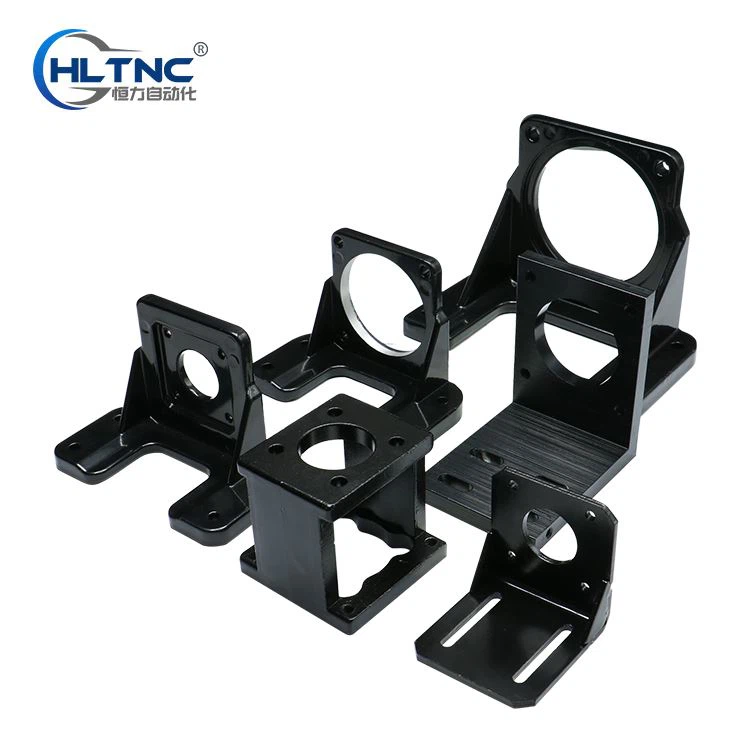

Nosač koračnog motora

Uvod u proizvod

Nosač motora ili nosač motora je šasija ili dio električne opreme za korištenje ili instalaciju električne opreme

1. Postoje rezervisane rupe za montažu i udubljenja kada su baza motora i motor mladi, tako da je najbolje da prilikom naručivanja navedete model ili veličinu motora.

2. Kada je sjedište motora spojeno sa vijčanim osloncem, postoji sjedalo za potporu vijaka koje odgovara sjedištu mjenjača koje možete izabrati!

3. Spojnica je potrebna pri povezivanju osovine motora i osovine sa kugličnim vijkom.

Motorno sjedište je promijenilo tradicionalni način povezivanja u integrirani, sa većom preciznošću, lakšom ugradnjom i ljepšim izgledom.

Tradicionalna metoda povezivanja općenito se sastoji od potpornog sjedišta, nosača motora i spojnice. Potrebno je dosta vremena za podešavanje visine i ekscentričnosti centra. Nepravilno podešavanje će uzrokovati lomljenje osovine zavrtnja ili lomljenje spojnice.

Sjedište motora je jedan od važnih dijelova u pogonskoj vezi CNC alatne mašine. Koristi se u velikim količinama i spada u male kutije. Stoga je tačnost izrade ovog dijela vrlo visoka. Tolerancija rupe na ugradnom ležaju je H7. Vertikalnost površine ugradnje motora ne smije biti veća od 0.01, tolerancija otvora motora je h7, koaksijalnost središnje linije osovine motora prema središnjoj liniji Dosjed ležaja ne smije biti veći od 0.02, a odstupanje središnje linije motora na prednjoj strani ugradnje motora ne smije biti veće od 0,01.

1. Jednostavna instalacija: Opremljen sa standardnim nosačima i jedinicama za pričvršćivanje, motor se može lako instalirati pomoću konektora.

2. Visoka preciznost: Montažni dio kugličnog vijka i motora je integriran, a ova struktura može efikasno smanjiti grešku između dvije ose.

3. Visoka preciznost pozicioniranja: unutrašnjost spojnog dijela je opremljena posebnim potpornim sjedištem za kuglični vijak (uključujući dijametralne ležajeve koji se podudaraju s ugaonim kontaktom), koji efektivno kontrolira aksijalni zamah vijka.

4. Visoka krutost: Spojni dio je izrađen od visokokvalitetnog srednjeg ugljičnog čelika, sa jakom otpornošću na udarce i izdržljivošću.

5. Preciznost obrade: odstupanje koncentričnosti je plus ili minus 0.01, a vertikalnost čeone strane je 0,01. Matica se pomiče aksijalno duž vodećeg vijka kako bi pokrenula radni sto. Ova metoda prijenosa se općenito koristi u alatnim mašinama s dugim zavrtnjima kako bi se spriječilo vibriranje i deformiranje vodećih vijka zbog nedovoljne krutosti.

Aplikacija

Pogodno za koračni motor, servo motor, trofazni motor, dvofazni motor

Modeli motora uključuju Nema17 nema23 nema24 nema32 nema34 nema42 nema52

Specifikacija proizvoda

Naša kompanija

Pakovanje, skladištenje, rukovanje i transport
