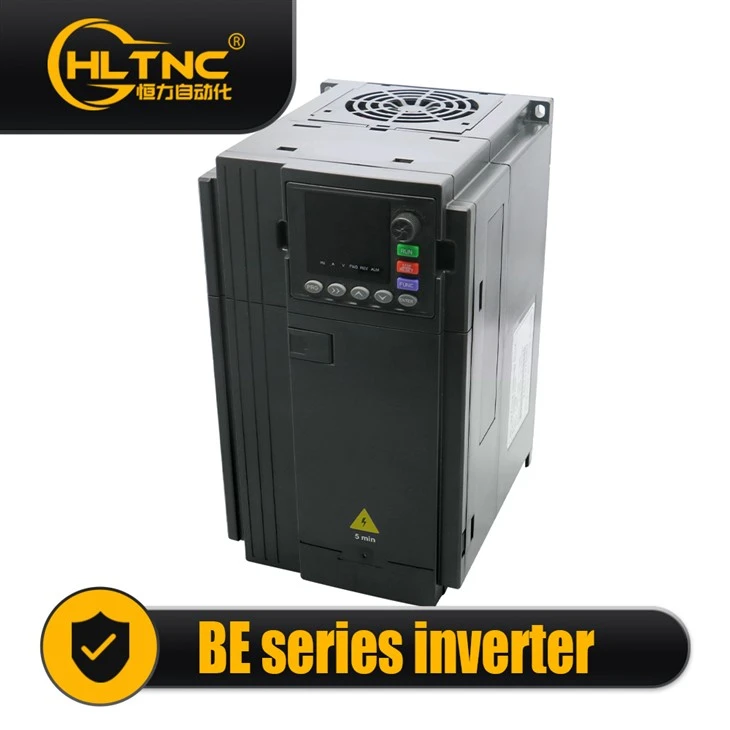

3-fazni sinhroni motor s permanentnim magnetom VFC

3-fazni sinhroni motor vektorski pretvarač frekvencije s permanentnim magnetom je uređaj za kontrolu brzine pogodan za motore s trajnim magnetima, podržava širok napon i visoko-upravljanje. Jednostavan je za rukovanje (sa lokalnom tastaturom), može se povezati na kočioni otpornik i ima funkcije mekog starta/regulacije brzine/brzog kočenja, smanjujući uticaj pokretanja opreme. Pogodno za opremu kao što su ventilatori i pumpe za vodu, a može se koristiti sa odgovarajućim kočionim otpornicima i motornim enkoderima.

Pošaljite upit

Uvod u proizvod

I.Uvod u proizvod

Ovaj trofazni sinhroni frekventni pretvarač motora s trajnim magnetima je nezavisno razvijen i proizveden od straneLishui City Hengli Automation Technology Co., LTD. Kao visoka-performansa3-fazni sinhroni motor s permanentnim magnetom VFC, pogodan je za regulaciju brzine na općim mašinama kao što su ventilatori, vodene pumpe i transporteri. Proizvod može precizno podesiti brzinu motora, ostvariti meko pokretanje i meko zaustavljanje, učinkovito smanjiti utjecaj pokretanja opreme; također podržava povezivanje kočionih otpornika za postizanje brzog parkiranja, što je široko primjenjivo na potrebe regulacije snage različitih industrijskih scenarija.

II.Uvod u proizvod i sažetak karakteristika

1.Fundamentalni princip rada

Osnovni radni proces ovoga3 faza sinhroni motor s permanentnim magnetom VFC produciraLishui City Hengli Automation Technology Co., LTDje konverzija snage "ispravljanja-filtera-inverzije". Proizvod prvo konvertuje ulaznu frekvenciju napajanja mreže AC u DC, a nakon filtriranja, pretvara je u AC sa podesivom frekvencijom i naponom kroz invertersku jedinicu, koja se savršeno prilagođava karakteristikama 3-faznog sinkronog motora s permanentnim magnetom VFC sinkroni motori--koristeći permanentne magnete za pobudu bez dodatne struje pobude, čime se precizno kontroliše brzina motora i brzina motora.

Istovremeno, proizvod je opremljen kočionom jedinicom i kočionim otpornikom. Kada se motor uspori ili zaustavi, stvara se regenerativna električna energija. Kočiona jedinica može voditi ovaj dio električne energije u kočioni otpornik za potrošnju, izbjegavajući smetnje uzrokovane povratnom energijom u elektroenergetsku mrežu, i konačno ostvarujući brzo i stabilno parkiranje motora.

2.Naše prednosti

Kategorija prednosti	Opis prednosti
Kompletne i otvorene funkcije	Podržava praktične funkcije kao što su terminal start/stop i kontrola vremena, a može se fleksibilno povezati s kočionim otpornicima kako bi se postiglo brzo parkiranje. Efikasno rješava probleme sličnih proizvoda, kao što je nedostatak terminalnih start/stop funkcija i nedovoljna usklađenost-energetske efikasnosti opterećenja, te je pogodan za potrebe industrije u više scenarija.
Lako i{0}}prijateljsko rukovanje	Opremljen sa tastaturom za lokalno upravljanje sa jasnim funkcijama tastera (kao što je PRG taster za ulazak u meni jednim klikom, RUN taster za pokretanje opreme itd.). Otklanjanje grešaka parametara je intuitivno i lako za razumevanje, i može se brzo savladati bez profesionalnih tehničara, što značajno smanjuje radni prag.
Osiguranje pouzdanosti i kontrole kvaliteta	Podvrgava se višestrukim krugovima strogih testova prije nego što napusti tvornicu, uključujući test starenja na visokim{0}}temperaturama i test rada opterećenja. Konfiguracija hardvera i sistem hlađenja su dizajnirani u skladu sa-standardom dugoročnog rada nazivnog opterećenja, osiguravajući bolju stabilnost proizvoda i duži vijek trajanja.
Prilagodljivost i proširivost	Podržava ulaz širokog napona (340~460V) i visoko-izlazne frekvencije (0~5000Hz), koji se mogu prilagoditi različitim okruženjima električne mreže i scenarijima velike{5}}brzine vožnje; takođe podržava trofazni ulaz od 380V (i 220V), kompatibilan sa različitim tipovima motora. Proizvod se može fleksibilno uskladiti s enkoderima, kočionim otpornicima i drugim dodacima kako bi se zadovoljile potrebe funkcionalnog proširenja u različitim radnim uvjetima.
Kompaktan i efikasan	Sa kompaktnim kućištem (uzimajući za primjer model od 7,5 kW, dimenzije: 241,5×140×178,8 mm), zauzima mali prostor za instalaciju i lako se integriše u različite kontrolne ormare; podržava ekspanziju kočionog otpornika, sa stabilnim i pouzdanim performansama kočenja, balansirajući praktičnost instalacije i efikasnost rada.

3.Funkcije i preporuke za odabir

(1)Osnovne funkcije

Osnovne funkcije proizvoda uključuju regulaciju brzine motora, meko pokretanje/zaustavljanje, regenerativno kočenje i ispravljanje pogrešaka prilagođenih parametara. Može ostvariti preciznu kontrolu sinhronih motora s permanentnim magnetima i zadovoljiti potrebe za regulacijom snage različitih općih strojeva kao što su ventilatori, pumpe za vodu, transporteri i alatni strojevi.

(2)Preporuke za odabir

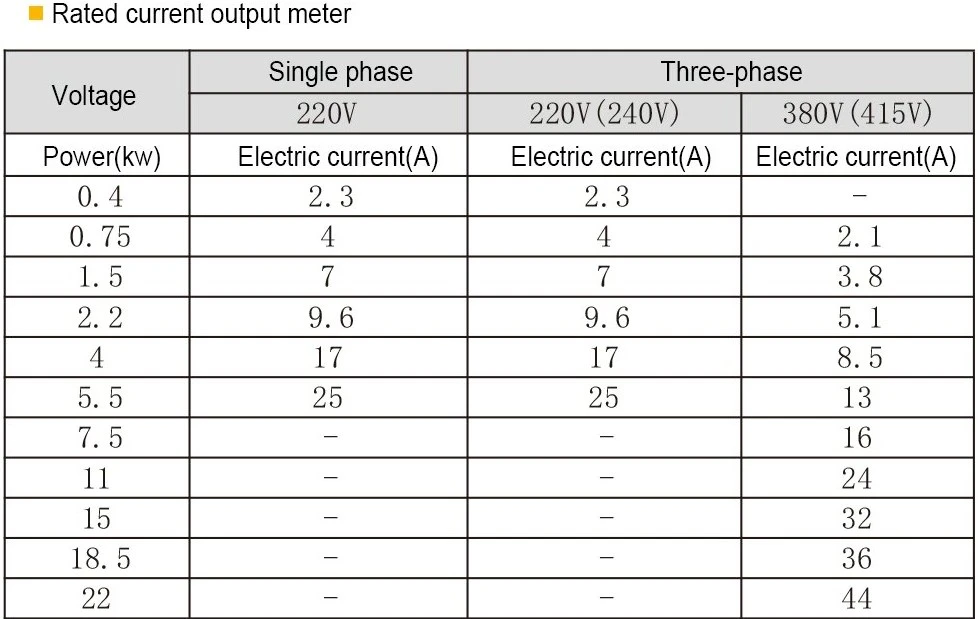

3 phase permanent magnet-1

· Odaberite odgovarajući model frekventnog pretvarača prema snazi motora (npr. motor od 7,5 kW je kompatibilan sa modelom od 7,5 kW) kako biste osigurali usklađivanje snage i izbjegli rad preopterećenja;

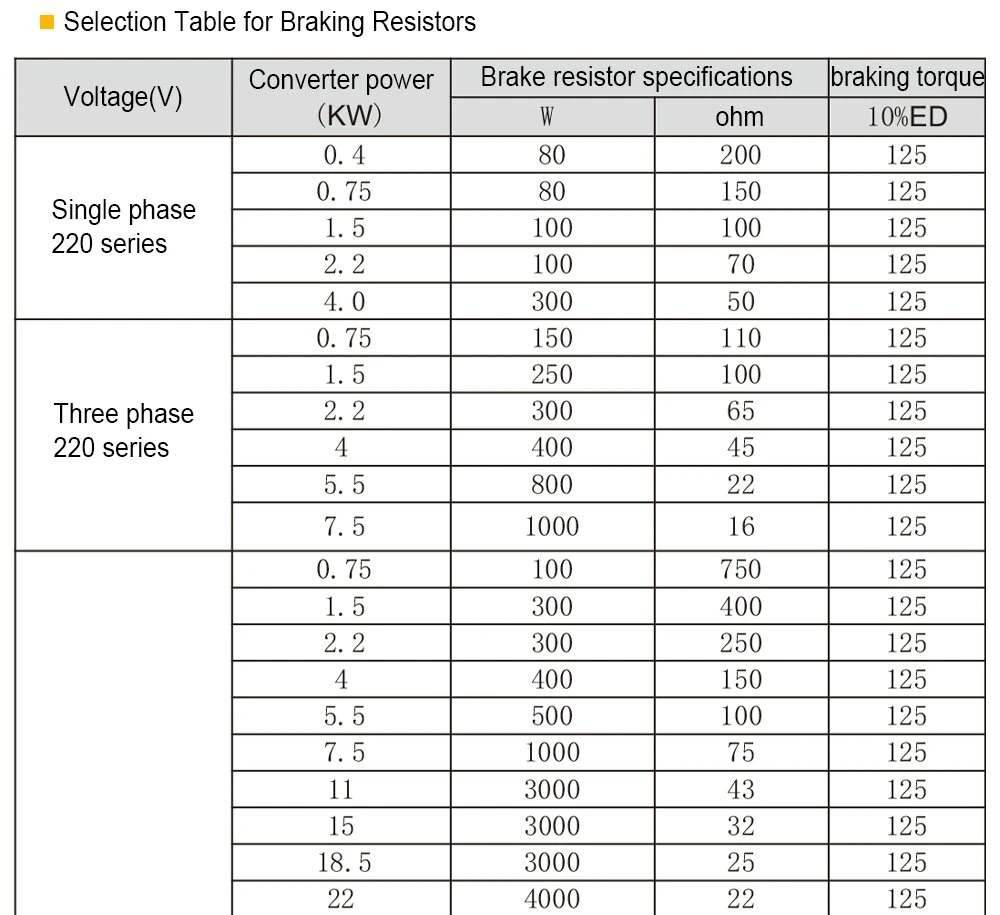

· Ako je potrebno brzo kočenje motora, preporučuje se da odgovara odgovarajućoj specifikaciji kočionog otpornika (npr. model od 7,5kW/380V je kompatibilan sa otpornikom od 1000W/75Ω);

3 phase permanent magnet-2

· Modeli male{0}}snage (0,4~2,2kW) imaju kompaktan dizajn, pogodan za{3}}ograničene scenarije; Modeli velike{4}}snage (iznad 7,5kW) biraju se prema veličini instalacije kako bi se osigurale potrebe za instalacijom i hlađenjem.

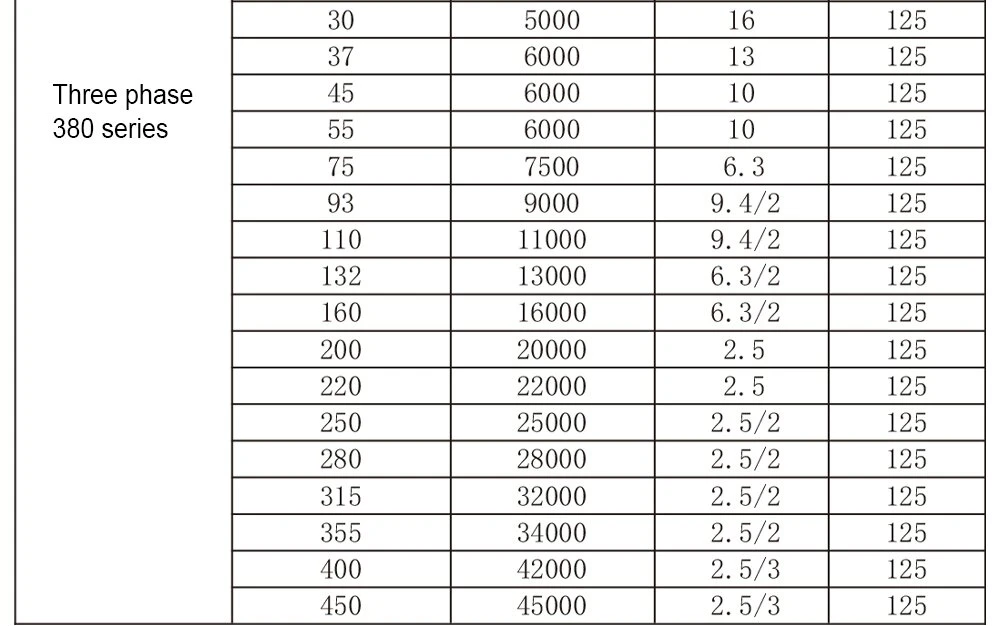

3 phase permanent magnet-3

III.Podržavajući proizvodi i aplikacije

1.Popratni proizvodi

· Odgovarajući otpornici kočenja snage: poboljšati performanse kočenja i ostvariti brzo parkiranje;

· Motorni koderi: poboljšavaju tačnost regulacije brzine motora i realizuju precizniju kontrolu brzine;

· Pribor za instalaciju kontrolnog ormara: uključujući fiksirajuće nosače, terminale, itd., olakšavajući integraciju i instalaciju proizvoda.

2.Scenariji aplikacija

Pogodno za precizno regulisanje brzine CNC alatnih mašina, mašina za štampanje i pakovanje, transportera i druge opreme u evropskoj i američkoj proizvodnoj industriji, poboljšavajući efikasnost proizvodnje i tačnost obrade;

Pogodno za fotonaponske/vetroelektrane projekte u Evropi, Americi i jugoistočnoj Aziji za kontrolu mrežnog povezivanja; može se primijeniti i na male hidroelektrane u zemljama kao što je Češka, prilagođavajući se generatorima s trajnim magnetima kako bi se ostvarila proizvodnja električne energije varijabilne{0}}brzine;

Može se koristiti u platformama za bušenje nafte, lučkoj opremi za dizanje (kao što su evropske mašine za podizanje luka), rudarskim mašinama, itd., za realizaciju daljinske kontrole snage rudarskog područja i precizne regulacije brzine teške opreme;

Koristi se za{0}}uštedu energije transformaciju brzine regulacije općih opterećenja kao što su ventilatori, vodene pumpe i zračni kompresori u evropskim i američkim fabrikama, smanjujući troškove potrošnje energije;

Pogodno za kontrolu stabilnosti napajanja UPS sistema data centara i komunikacionih baznih stanica, kao i za konverziju energije nekih objekata za punjenje električnih vozila, obezbeđujući stabilan rad infrastrukture.

IV.Certifikati i usklađenost

Ovaj proizvod je proizveden u strogom skladu sa međunarodnim industrijskim standardima, prošao je više međunarodnih certifikata kao što je CE, te je u skladu sa zahtjevima sigurnosti, zaštite okoliša i elektromagnetne kompatibilnosti (EMC) na prekomorskim tržištima kao što su Europa i Amerika, osiguravajući usklađenu prodaju i upotrebu proizvoda širom svijeta.

HLTNC Certificates and Compliance

V. Pakovanje i logistika

Sarađujemo sa svjetski-renomiranim provajderima logističkih usluga (kao što su DHL, FedEx, UPS, itd.) kako bismo pružili-do- logističke usluge, podržavajući dostavu u većinu regija svijeta. U skladu sa regijom kupca i količinom narudžbe, podržavamo i metode transporta kao što su pomorski teret, zračni transport i željeznička dostava. Odabrat ćemo optimalan logistički plan kako bismo osigurali brzu i sigurnu isporuku proizvoda.
